- 避雷器監測器測試儀
){kind=small}
設備概述
避雷器用監測器已經普及我國各大小電廠電站，為避雷器的可靠運行提供了重要數據。由于密封性能的差異，監測器在運行的過程中可能進入水分和潮氣，使內部器件銹蝕，或其他原因造成監測器計數器不能正常動作，泄漏電流指示不準確。所以《規程》規定應每年都對避雷器監測器進行檢查。運行中的避雷器監測器顯示異常數據時，工作人員則需要進行相應檢測找出故障原因。其中當監測器顯示電流數值比正常明顯偏大時，一般為避雷器持續電流增大（包括阻性電流增大、外瓷套污穢電流增大等），或者是監測器測量部分出現故障；當監測器顯示電流數值比正常明顯偏小時，一般為絕緣底座漏電或者監測器本身故障所致?？梢娭灰O(jiān)測器數據異常，監測器本身就是懷疑對象。一般工作人員先會對監測器進行檢測，當確定監測器良好后才開始檢測避雷器及查找其它問題。
目前，市場上監測器品種繁多，質量也良莠不齊，而且生產廠家大多不提供監測器的檢測設備，而《規程》上提供的簡易檢測手段現場制作十分困難，使用操作不方便也不安全。所以如何判斷監測器的好壞也就成了現場工作人員非常頭痛的問題。針對上述現狀，本公司根據多年的現場經驗總結研發了集避雷器用監測器電流校驗、雷擊計數器動作測試于一體的綜合型檢測儀器。

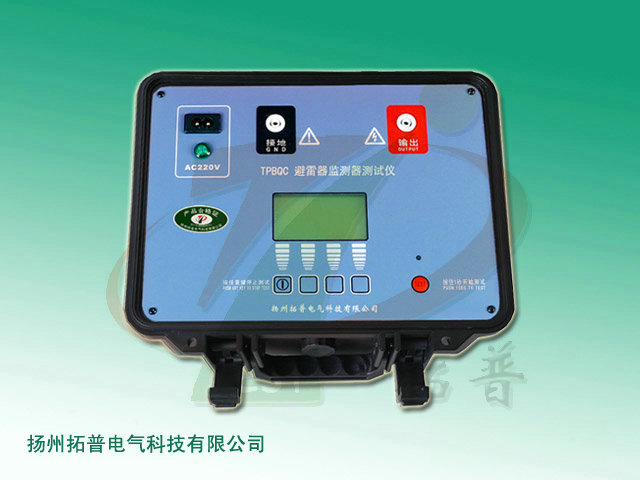

TPBQC 避雷器監測器測試儀為一體化結構，全中文顯示，內置電池供電，操作簡單，攜帶方便。
功能特點
1、該儀器具有計數器動作校驗和電流校驗兩種功能。
2、本儀器嚴格按照安全標準設計制造。
3、本儀器沖擊電壓可設置，根據設定此處自動產生雷擊輸出。
4、根據避雷器在線監測裝置的量程選擇校驗電流，自動校驗。
5、測量完成后自動切斷輸出電壓。
6、具有2種電源方式：使用鋰離子電池供電，同時可以在使用狀態中充電。停電時，可自動從AC電源供電轉換為電池供電。
7、全中文顯示，中文提示操作，簡單明了。
8、完善的保護功能，測試完成后內部儲能電容專用泄放回路。
技術參數
1、安全規格
（1）IEC 61010-1 CAT.IV 600V污染度2
（2）IEC 61326 EMC規格：測試，控制和檢驗用電氣設備
（3）IEC 60529 IP64（外盒合閉狀態）
2、交流電源：AC 220V±10%，50/60Hz，20VA
3、電池供電：12.6V鋰離子可充電蓄電池
4、電池續航時間：1000V放電約3000次或待機16小時
5、測試電壓精度：標稱值的100%到110%
6、電流測試量程：10mA
7、電流測量精度：1%+3μA
8、計數校驗功能
（1）輸出沖擊電流波形：8/20μS（沖擊涌流從發生到峰值時間8μS，從發生到下降到50%峰值時間20μS），電流峰值：＞100A。
（2）放電電壓：600V、800V、1000V、1200V
（3）放電次數：可設置1～30次
（4）放電間隔：可設置3～30秒
（5）放電完畢，儀器自動切斷輸出電壓，安全可靠，防止造成人身危險。
9、電流校驗功能
（1）電流輸出范圍：0.1～10mA，電流按10%、20%、50%、70%、100%自動輸出
（2）輸出精度：1%+3μA
（3）電流輸出清單：假如計數器電流為3mA，則輸出0.3mA→0.6mA→1.5mA→2.1mA→3mA
（4）電流校驗完畢，儀器自動放電，安全可靠，防止造成人身危險。
友情提醒：購置電力測試儀器要選直接生產商的產品，產品質量及售后服務有保證！產品咨詢：0514-88988010
