氧化鋅避雷器測試儀用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測。
設備別稱
氧化鋅避雷器測試儀、氧化鋅避雷器直流泄露測試儀、氧化鋅避雷器帶電測試儀、氧化鋅避雷器直流參數測試儀
產品概述

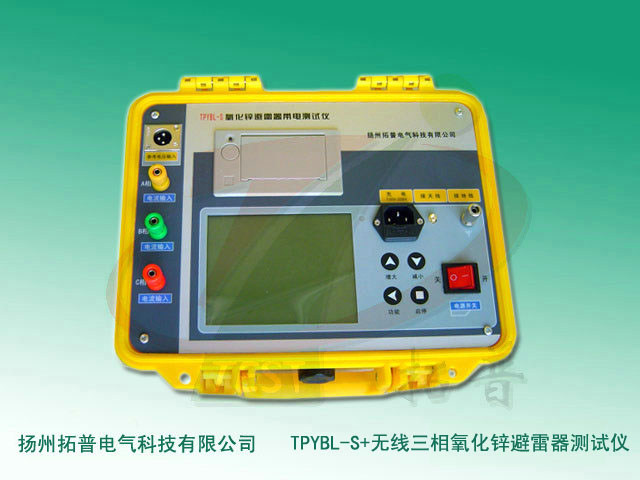

氧化鋅避雷器帶電測試儀，是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。
儀器操作簡單、使用方便，測量全過程由微機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。
產品特點
1. 儀器標準配置不帶高能鋰離子電池，可選配內置。
2. 5.7寸320×240液晶顯示器,高速熱敏打印機；圖文顯示，界面直觀，便于現場人員操作和使用。
3. 適用于避雷器帶電、停電或試驗室等場所使用。
4. 電流、電壓傳感器隔離，性能可靠。真正做到三相電流、三相電壓同時測試，提高工作效率；
5. 儀器可連續測試，顯示電壓電流曲線，并可快速打印數據和曲線。
6. 內部配置存儲器，可掉電存儲200組試驗數據。
7. 選配RS232通訊接口，可通過上位機進行試驗，導出試驗數據。
8. 可進行抗干擾計算，補償A、C兩相電流受B相偏差。
9. 高速的采樣頻率，先進的數字信號處理技術，強抗干擾性能，測量結果精度極高。
10. 選配置內帶高能鋰離子電池，特別適合無電源場合。儀器內部只帶弱電，電壓不超過12V，充電狀態可工作。
11. 采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。
技術指標
1. 工作電源：AC220V/50Hz；若選配內帶高能鋰離子電池，內部電池供電，充電時間>3小時，連續工作時間>8小時。
2. 測量范圍：
泄漏電流:0-10mA（可擴展）；
電壓:30-100V（可擴展）。
3. 測量準確度：
電流：全電流>100μA，±5%讀數±1個字；
電壓：基準電壓信號>30V時，±2%讀數±1個字；
4. 測量參數：
泄漏電流全電流波形、基波有效值、峰值。
泄漏電流阻性分量基波有效值及3、5、7次有效值。
泄漏電流阻性分量峰值：正峰值Ir+ 負峰值Ir-。
容性電流基波，全電壓、全電流相角差。
電壓有效值。
避雷器功耗。
5. 電壓基準信號取樣方式：20米（可擴展）
信息整理：揚州拓普電氣科技有限公司
