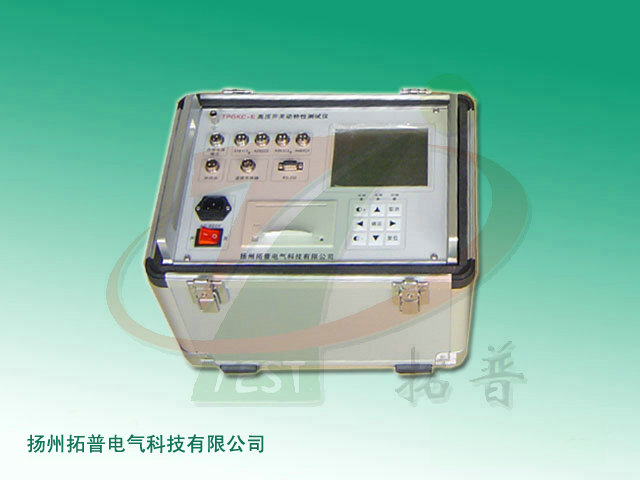

高壓開關動特性測試儀適用于各種戶內、戶外少油、多油開關、真空開關、六氟化硫開關的動特性測試
設備別稱：
開關參數測試儀、開關機械特性測試儀、斷路器特性測試儀、高壓開關時間特性測試儀、斷路器測試儀。
產品概述
高壓斷路器是電力系統中重要的控制設備之一。電網中高壓斷路器的運行數量多，運行條件和技術要求比較復雜，其運行可靠性不僅關系到高壓斷路器本身，而且影響到其它設備乃至整個電網。因此，對高壓斷路器的動特性進行測試是一項很重要的工作，但采用傳統的方法對高壓斷路器進行動特性測試時存在操作復雜、測試精度低等缺點，為了解決這些問題，公司開發了GK-E3高壓開關動特性測試儀。
產品特點
1.超大水晶觸摸彩屏、高速熱敏打印機 5.7寸640×480彩色觸摸屏,人性化交互式水晶界面，圖文顯示，界面直觀，便于現場人員操作和使用；高速熱敏打印機，方便現場打印試驗數據和曲線；
2. 集成超強性能直流電源集成操作電源，無須現場二次電源，現場使用更加方便快捷；電源電壓30V～300V可調，電流20A，連續工作時間3s；
3．三種試驗
（1）常規試驗,測出開關的合分閘時間、彈跳時間、同期時間；測出開關的剛合分速度、Max 速度、平均速度、 開距、超程等速度數據；
（2）重合閘試驗,測出開關重合閘的分合、合分、分合分的時間數據；
（3）低電壓試驗,測出合分線圈的電壓動作值，電源電壓可連續調節；
4．三種合分閘控制方式
（1）支持內同步方式控制，內部電源輸出直流電壓給合、分閘線圈；
（2）支持外同步方式控制，外部電源提供電壓給合、分閘線圈；
（3）支持空節點同步方式控制，開關自身電源提供電壓給合、分閘線圈，內部提供兩路無源空接點；
5．具有錄波功能
可對應時間坐標顯示斷口狀態—時間曲線、行程—時間（S－t）曲線、線圈電流—時間（I-t）曲線，有利于對開 關機構故障的準確判斷。
6．大容量存儲器，支持U盤內置或外置
帶4G容量的U盤，可海量存儲現場數據，U盤可選內置方式或外置方式；儀器具有1個標準USB接口，易導出試驗 數據；U盤外置方式下用于插U盤，U盤內置方式下，直接連接PC機；
7．同測6路斷口1路速度1路電流
可測試6斷口數據，內部抗干擾電路可以抵御現場感應的10kV高壓；可測試1路速度，配備直線傳感器、角速度等傳感器，幾乎涵蓋所有型號開關的測試；在內同步方式時，可測試1路通過合、分閘線圈的電流；
8．配備PC機上層軟件
PC機上層軟件可以打開試驗數據，即可以管理分析試驗數據，也可以生成試驗報告、導出EXCEL數據等功能；
9．內置抗干擾電路
內部抗干擾電路可以滿足500kV變電站內可靠使用，保護電路能保證儀器及人員**、儀器并能穩定、準確測試；
10．防塵防水工程塑料密封箱
采用防塵、防水、防腐工程塑料密封箱，體積小，重量輕，便于攜帶。
技術指標
（1）Max 速度：20m/s，分辨率：0.01m/s；測試準確度為：±1.0%讀數±0.05 ；
（2）行程測試范圍：6mm～280mm（可選配至6-700mm）；
（3）行程Min 分辨率：0.1mm；測試準確度為：±1.0%讀數±0.1mm；
（4）時間測試范圍：10ms～15s，
（5）時間分辨率：0.1ms；時間測試準確度為：±0.5%讀數±0.2ms；
（6）Min 動作同期差分辨率：0.1ms；測試準確度為：±0.5%讀數±0.1ms；
（7）測試通道8路：6路斷口時間，1路速度，1路線圈電流；
（8）電源：AC220V±10%；50Hz±1Hz；
（9）操作電源輸出：電壓DC30V～300V可調（可選配至DC14V～250V），電流20A，數字程控調整，連續工作 時間3s；
信息整理：揚州拓普電氣科技有限公司
