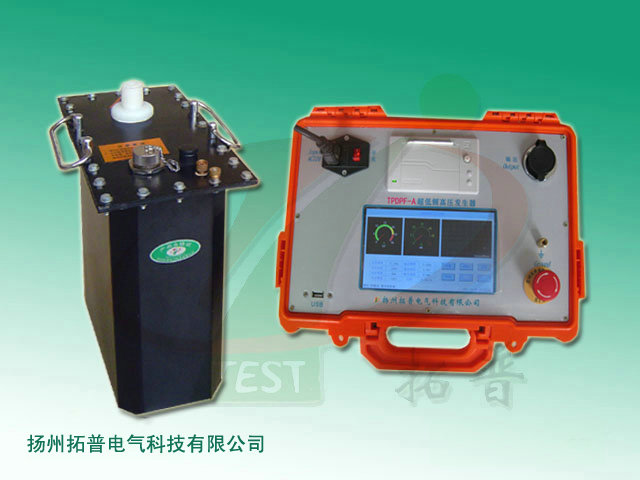

超低頻高壓發生器結合了現代數字變頻先進技術，采用微機控制，升壓、降壓、測量、保護完全自動化，并且在自動升壓過程中能進行人工干預。由于全電子化，所以體積小重量輕、大屏幕液晶顯示，清晰直觀、且能顯示輸出波形、打印機輸出試驗報告。設計指標符合《電力設備專用測試儀器通用技術條件，第4部分：超低頻高壓發生器通用技術條件》電力行業標準，使用十分方便。
產品特性
◆電流、電壓、波形數據均直接通過高壓側采樣獲得，所以數據真實、準確。
◆過壓保護：當輸出超過所設定的限壓值時，儀器將停機保護，動作時間小于20ms。
◆過流保護：設計為高低壓雙重保護，高壓側可按設定值進行**停機保護；低壓側的電流超過額定電流時將進行停機保護，動作時間都小于20ms。
◆高壓輸出保護電阻設計在升壓體內，所以儀器外面不需另接保護電阻。
◆由于采用了高低壓閉環負反饋控制電路，所以輸出無容升效應 。
技術參數
◆ 輸出電壓：(kV)30 50 80
◆輸出頻率：0.1Hz、0.05Hz、0.02Hz
◆ 帶載能力： 0.1 Hz Max1.1uF 0.05 Hz Max2.2uF 0.02 Hz Max5. 5uF
◆ 測量精度：2.5%
◆ 電壓正，負峰值誤差：≤2.5％
◆ 電壓波形失真度：≤5％
◆ 使用條件：戶內、戶外；溫度：-10℃∽+40℃；濕度：≤85％RH
◆ 電源：交流50 Hz，220V ±5%輸入電壓：380V 50Hz；
信息整理：揚州拓普電氣科技有限公司

◆典型型號參數說明：

型號	額定電壓	帶載能力	電源保險管	重量	用途
CDP-30/1.1	30kV（峰值）	0.1Hz,≤1.1uF	10A	控制器：4kg 升壓體：25kg	10kV電纜 發電機
		0.05Hz,≤2.2uF
		0.02Hz,≤5.5uF
CDP-50/5	50kV（峰值）	0.1Hz,≤≤5uF	55A	控制器：5kg 升壓體：55kg	用于電纜故障的燒穿
		0.05Hz,≤10uF
		0.02Hz,≤25uF
CDP－80/1.1	80kV（峰值）	0.1HZ,≤1.1uF	30A	控制器：4kg 升壓體：45kg	35kV電纜 發電機
		0.05Hz,≤2.2uF
		0.02Hz,≤5.5uF
