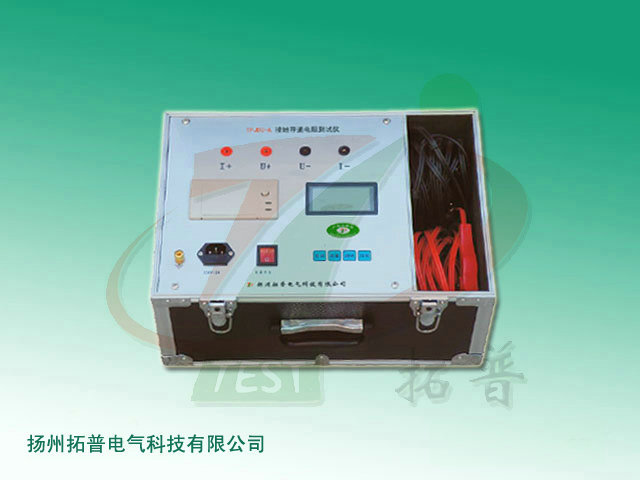

便攜式接地引下線導通測試儀用于變電站內電力設備接地線電阻值的測量，采用鋰電池供電的方式，設計輕巧，便于現場使用，4秒左右顯示測試結果，提高工作效率。
電力設備的接地引下線與地網的可靠、有效連接是電力設備運行正常的根本保證。雖然在制作接地裝置時，已對接地引下線連結處做了防腐處理，但位于土壤中的連結點，仍會長期受到潮濕等因素的影響，出現接點腐蝕、開斷、松脫等現象，導致接地引下線與地網接觸點電阻值增大，不能達到電力規程的要求，使設備在運行中存在不正常隱患，嚴重時造成設備失地運行。
技術特點
● 320×240點陣的65K真彩色液晶，強光下顯示清晰。
● 采用交直流供電方式，便于多種現場使用。
● 儀器采用全新電源技術，Max輸出10A，強的抗干擾性能。
● 響應速度快，4秒左右可出測試結果，提高測試效率。
● 一體化設計，抗震性能好，攜帶方便。
● 四端法測量，消除測試線的影響，便于加長測試線。
● 設置自動檔位，可根據負載自動選擇適合電流測試。
● 儀器配置鐵電存儲器，可長時間存儲測試結果。
儀器參數
● 輸出電流：10A、5A、1A、200mA
● 測試量程：10A：0.5mΩ～200mΩ
5 A：1mΩ～1Ω
1 A：5mΩ～6Ω
200mA：100mΩ～40Ω
● 分 辨 率：0.1μΩ
● 準 確 度：5‰
環境條件
● 工作溫度：-20℃～40℃
● 工作濕度：<80%RH，不結露
● 工作電壓：AC220V±10%
● 工作頻率：50Hz
信息整理：揚州拓普電氣科技有限公司
