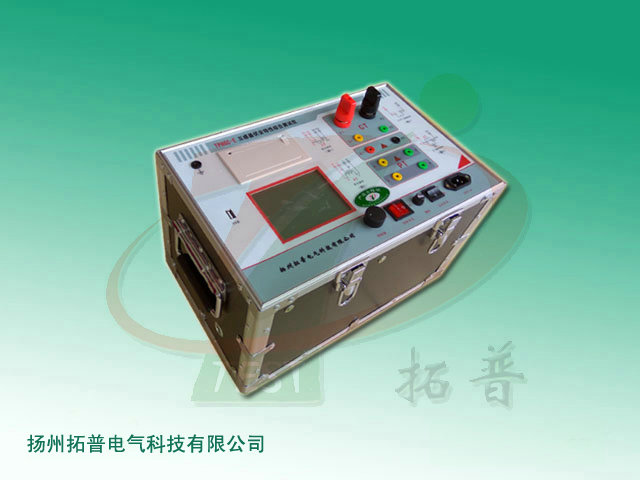

互感器綜合測試儀支持CT（電流互感器）和PT（電壓互感器）檢測，且自帶1000V交流電源和600A大電流源。該互感器測試儀無需外接其它輔助設備，單機即可完成所有檢測項目。采用智能旋轉控制器，操作簡單，全自動給出檢測結果。大屏幕液晶，圖形化顯示界面。按規程自動給出(伏安特性)拐點電壓和電流。自動計算5%和10%誤差曲線。
互感器綜合測試儀可保存1000組測試數據，掉電后不丟失。支持U盤轉存資料，可以通過標準的PC進行讀取。自帶微型快速打印機、可直接現場打印測試結果。具有電壓和電流保持功能，方便計量檢測。
功能特點
●自動測試：只需按要求設置參數，全自動采集CT數據并進行相關測量。
●可測試CT伏安特性、5%和10%的誤差曲線、CT二次側回路，CT二次負載、變比和極性。
●可測試PT伏安特性，PT變比和極性。
●自帶微型打印機，可實時打印CT伏安特性測試報告、勵磁特性曲線和CT變比測試報告。
●可測試角差、比差。
技術指標
●電源電壓： 220V ±10%
●CT伏安特性：電壓：0~2500V ≤0. 5%
電流：0~20A ≤0.5%
●CT變比： 一次電流：0~ 600A ≤0.5%
●CT二次回路負載：二次次電流：0~5A ≤0.5%
二次負載：0~5Ω ≤0.5%
●PT伏安特性：電壓：0~200V ≤0.5%
●PT變化：一次電壓：0~2000V ≤ 0.5%
●互感交流耐壓：電壓：0~2000V ≤0.5%
電流：0~20A ≤0.5%
