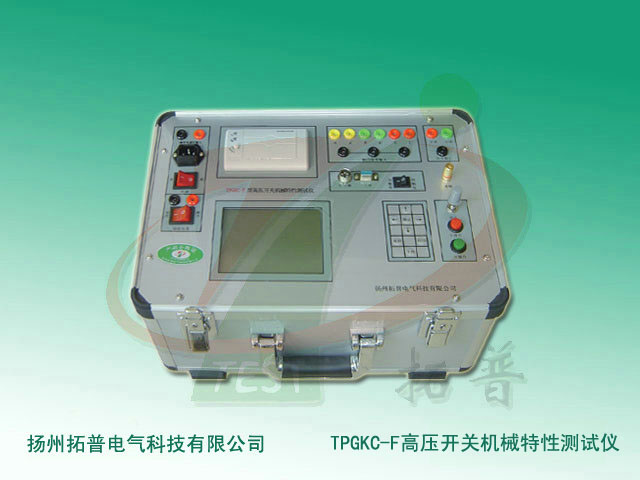

高壓開關綜合測試儀以電力行業(yè)標準《高電壓測試設備通用技術條件》第3部分，DL/T 846.3-2004高壓開關綜合測試儀為設計依據，該儀器為各類斷路器進行動態(tài)分析提供了方便，可檢測SF6開關、GIS組合電器、真空開關、油開關和柱上開關，接觸器等。內置快速微型打印機，可打印試驗數據及圖譜。
功能特點
●適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關的機械特性試驗。
●強的抗干擾能力，在500KV變電站旁路母線帶電的情況下，也能輕松試驗，準確測量。
●通用式測速傳感器，直線傳感器，旋轉傳感器，安裝極為方便、簡捷。
●開關動作一次，得到開關機械特性試驗所有數據及相應的波形圖譜。
●主機可存儲規(guī)場試驗數據，機內實時時鐘，便于存檔保存試驗日期、時間。
●主機大屏幕、寬溫度、直透視、背景光液晶、全中文顯示所有數據及圖譜，液晶對比度電子調節(jié)、斷電記憶。
●中文菜單操作，使用方便。儀器內置打印機，隨時快速打印所有數據及圖譜。
技術指標
●時間：量程4000.0ms 分辨率0.1ms
誤差①100ms以內 0.1ms±1個字
②100ms以上 0.1%±1個字
●速度：量程20.00m/s 分辨率0.01m/s
誤差①在0-2m/s以內 ±0.1m/s±1個字
②100ms以上 ±0.2m/s±1個字
●電 流：量程20.00A
分辨率0.01A
●輸出電源：DC30~250V數
字可調/20A（瞬時工作）
●行程：
真空斷路器：量程：50.0mm 分辨率：0.1mm 誤差：≤1%rdg±0.1
SF6斷路器：量程：300.0mm 分辨率：0.1mm 誤差：≤1%rdg±0.1
少油斷路器：量程：800.0mm 分辨率：0.1mm 誤差：≤1%rdg±0.1
信息整理：揚州拓普電氣科技有限公司
