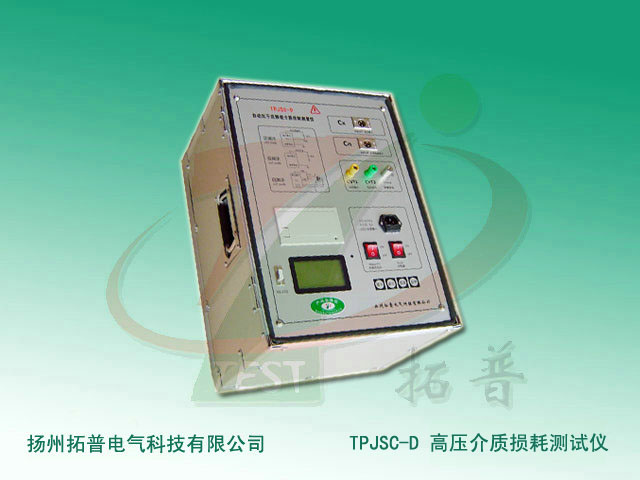

全自動介質損耗測試儀是一種專業的測量介質損耗（tgδ）和電容容量（Cx）的儀器，用于工頻高壓下，測量各種絕緣材料、絕緣套管、電力電纜、電容器、互感器、變壓器等高壓設備的介質損耗（tgδ）和電容容量（Cx）測量。儀器具有操作簡單、無需數據換算、中文菜單顯示、并自帶打印功能、抗干擾能力優、測試速度快等特點。
工作原理
儀器測量線路包括一路標準回路和一路測試回路：1）標準回路由內置高壓穩定度標準電容器與標準電阻網絡組成，由計算機實時采集標準回路電流與測試回路的電流幅值及其相位差，并由之算出被測試品電容容值（CX）和其介質損耗（tgδ）。2）數據采集電路全部采用高壓穩定器件，采集板和采集計算機被鐵盒完全浮空屏蔽，儀器外殼地屏蔽；另外使用了光導數據、浮空地、大面積地、單點地、數字濾波等抗干擾技術，加之計算機對數百個電網周期的數據進行處理，使測量結果穩定、可靠。
主要特點
1、改變傳統測試方法，應用數字化測量技術；
2、特殊抗干擾屏蔽措施，抗干擾能力強優，測量精度更高；
3、一體化結構，金屬外殼，特別適合室外現場使用；
4、大屏幕中文菜單提示，操作極為簡便；
5、可直接測試CVT，無需任何外輔設備，接線極為簡便；
6、變頻抗干擾，45Hz-55Hz，50Hz可任選；
7、自動升降電壓，準確可靠。
技術指標

量程	1pF-40pF
精度	±(0.5%+2pF)
分辨率	0.01pF
介損	量程	0-100%
	精度	正接線	±(1%D+0.0005)
		反接線	±(1%D+0.0005) Cx≥500pF
			±(1%D+0.0010) Cx＜500pF
	分辨率	1×10-4
輸出高壓	0-10KV(自動升降)

信息整理：揚州拓普電氣科技有限公司
